在现代家电设计中，用户对静音、高效、智能控制的需求越来越高。特别是在落地扇和空气净化器等产品中，电机驱动方案的选择直接影响到设备的性能表现，本文将介绍一种基于LKS32MC037EM6S8B/LKS32MC035EL6S8B开发的DC24V 5PIN调速风机的弦波FOC驱动方案。
方案概述；
该驱动方案采用弦波FOC（磁场定向控制）技术，可在有感、无感以及有感+无感三种模式下运行，具有出色的静音效果，非常适合用于需要安静环境的家电产品。核心控制芯片选用了LKS32MC037EM6S8B和LKS32MC035EL6S8B，分别为SSOP24和SOP16封装形式，提供了优异的生产和设计灵活性。

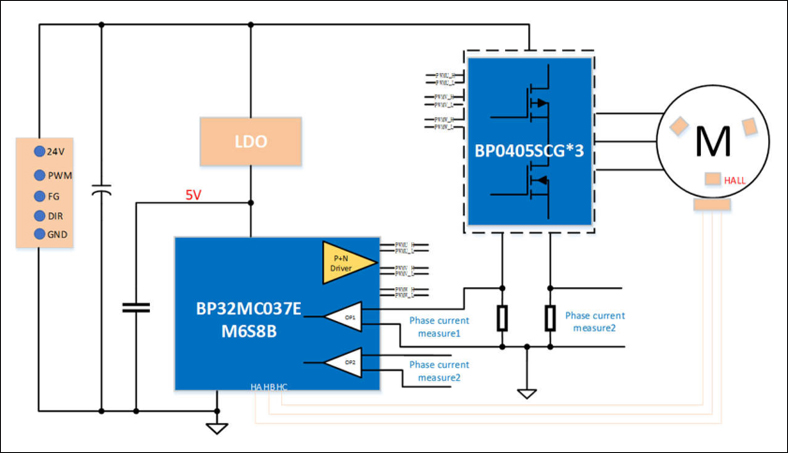

方案框图；
方案关键特性；
弦波FOC驱动：弦波FOC驱动技术可以有效减少电机运行中的噪音，并且能够提高电机的运行效率。支持的有感、无感以及有感+无感三种模式可以适应不同类型的风机，确保在不同工作条件下的稳定性能。
多种封装选择：LKS32MC037EM6S8B采用SSOP24封装，支持霍尔传感器的有感运行，适合精确控制的应用场景。LKS32MC035EL6S8B采用SOP16封装，管脚间距较大，易于生产，特别适合空间受限或对生产工艺要求较高的应用。
标准5PIN风机接口：该方案支持标准的5PIN风机接口，包括VCC、GND、SP、FG、DIR五个引脚，能够与市面上常见的风机硬件进行兼容，简化设计和集成工作。
灵活的调速方式：PWM占空比调速，PFM调频调速，VSP电压调速。
全面的安全保护机制：过压/欠压保护，过流保护，堵转保护，缺相保护，故障恢复重启，总功率/总转速限制。
方案相关电子元器件；
