LKS32MC034FLF是一个高集成度的MCU，具备多种控制接口和高性能处理能力，它支持PWM/VSP/UART调速，适用于驱动强排风机，具有良好的温度和速度反馈功能，内置的ADC可用于实时监测风机状态，而丰富的外设接口使其能与传感器和执行器无缝连接，支持上抽式、下鼓式风机的驱动与控制，以下是基于 MCU-LKS32MC034FLF的燃气热水器强排风机解决方案的详情。

   方案目标应用；

   下鼓式燃热强排风机（环温：-30℃~85℃）

   上抽式燃热强排风机（环温：-30℃~85℃）

   燃热强排主变一体方案

   燃热强排水泵

   方案主要特点；

   调速方式：支持PWM/VSP/UART调速

   控制方式：支持恒速度控制/恒功率控制/恒转矩控制/恒电流控制

   控制精度高：电流控制精度可达±5mA

   高集成度：集成6N预驱、反电势采样电路，LDO等

   高可靠性：各种负载条件下可靠启动、可靠稳定的观测器

   故障保护：硬件过流、缺相保护、堵转保护等

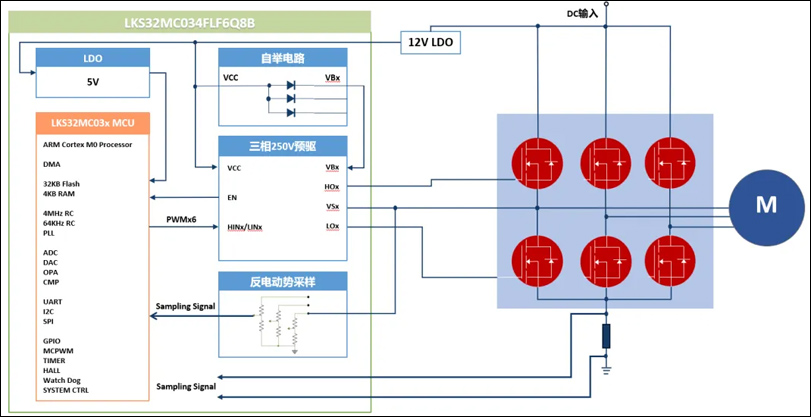

   方案框图；

   燃气热水器强排风扇方案中使用增强型反电势+锁相环的观测器，具有低速鲁棒性好、高速稳定性好的特点，适合燃热大温差造成电机参数变化大的应用场景。

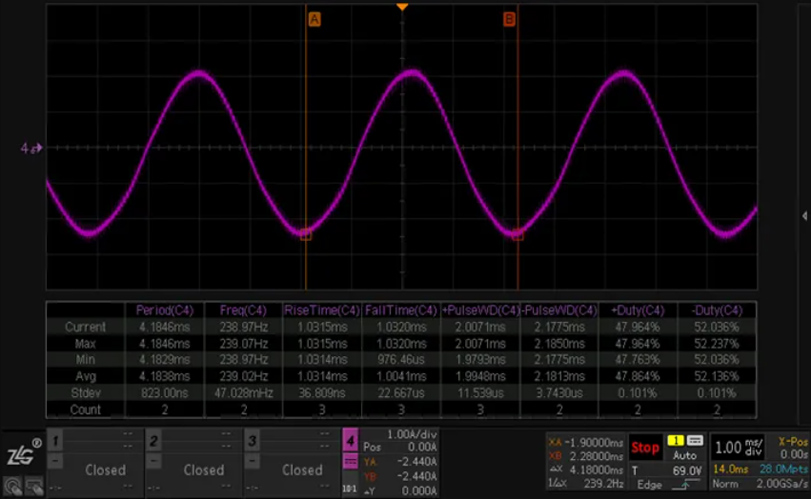

   运行平稳高效（满速运行波形-240Hz）

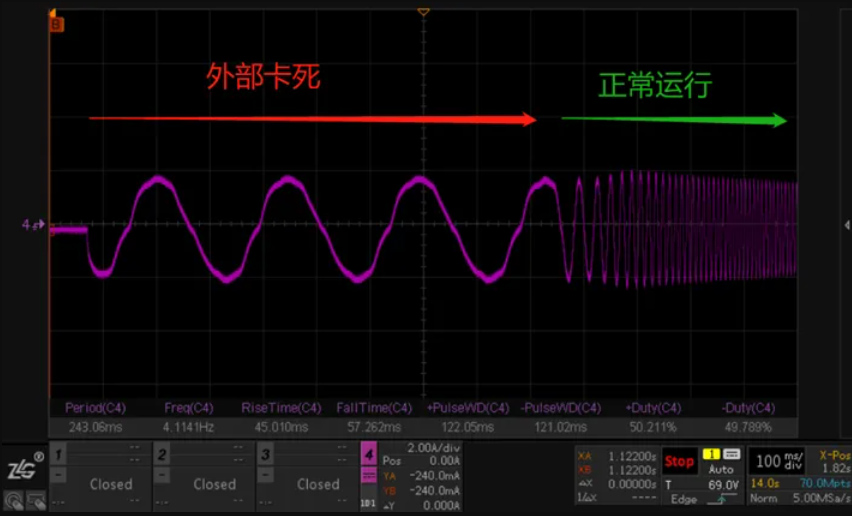

   可靠的启动性能

   方案芯片型号选型；

   MCU：LKS32MC034FLF6Q8C，LKS32MC070RBT8

   三相预驱：LKS563
