在电力电子领域，4N65场效应管是一款广泛应用的N沟道功率MOSFET，各大MOS管厂商基本都有对应的型号，今日小编带您来了解下这款mos管的基本参数，引脚排列以及代换相关。

    4N65场效应管一句话概述；

    4N65是一款中等功率的N沟道增强型MOSFET，以其高耐压和适中的电流能力而闻名，它在开关电源、LED驱动器和电机控制等应用中表现出色。

    4n65场效应管关键参数；

    最大耐压(VDSS)：650V

    连续漏极电流(ID)：4A（在25°C时）

    脉冲漏极电流(IDM)：约12A（视具体型号而定）

    导通电阻(RDS(on))：典型值约1.8Ω（VGS = 10V时）

    总栅极电荷(Qg)：约15-20nC

    工作温度范围：-55°C 到 150°C

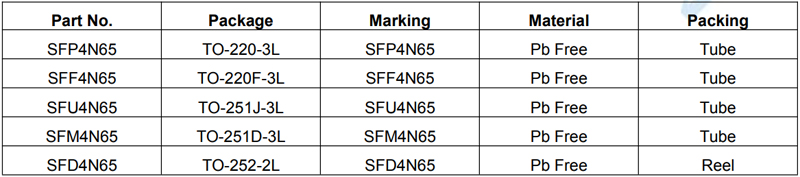

    下图为我司代理的深鸿盛电子4n65场效应管系列型号，有SFP4N65，SFF4N65，SFU4N65，SFM4N65，SFD4N65。

    我司还代理有铨力半导体，相关型号有AP4N65F，AP4N65K。

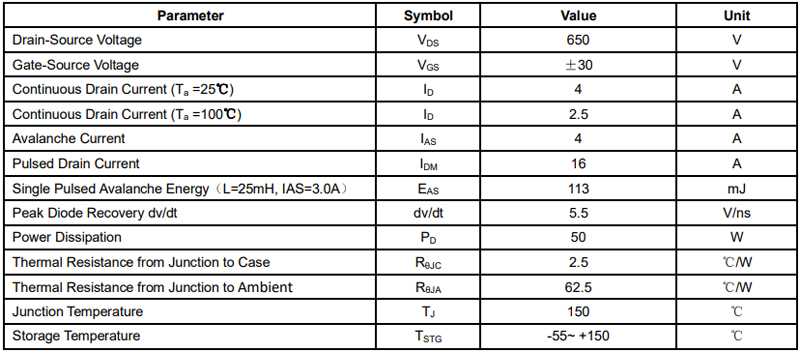

    下表为铨力4n65场效应管AP4N65F极限参数（最大额定值）

    4n65场效应管MOS管的引脚排列；

    4N65通常采用TO-220封装，其引脚排列如下：

    1. 栅极(Gate)

    2. 漏极(Drain)

    3. 源极(Source)

    4n65场效应管代换型号及注意事项；

    在考虑替换4N65时，确保替代品的耐压(VDSS)相同或更高，验证连续漏极电流(ID)满足应用需求，比较导通电阻(RDS(on))，避免显著增加损耗，检查开关特性，如输入电容和开关时间，评估热性能和封装兼容性，考虑栅极电荷(Qg)和最大功耗(PD)，不要忽视结到外壳热阻(RthJC)，考虑替代品的可靠性和供应链稳定性。

    关于型号，那就太多了，实际应用中，只要新型号的参数（如电压、电流、功率等）与原型号相近或更高，通常可以安全地进行替换。
