BPA8505D是一款高性能、高集成度的开关电源驱动IC芯片，专为满足低待机功耗需求而设计，它具有广泛的电压范围（85-265VAC），能够灵活应用于Buck、Buck-Boost、Flyback等多种变换器拓扑结构中。内部还集成了650V的高压MOSFET，以及高压启动和自供电电路，显著简化了外围电路的设计。

BPA8505D的一大特点是其出色的动态响应速度和低于100mW的待机功耗，这使得它成为诸如家电、通信设备及其它需要高效能和节能特性的电子产品中的理想选择。

替代他品方面，BPA8505D具备良好的PIN兼容性，可直接替代如SC1117DG与LNK305DG等市场上的同类芯片。

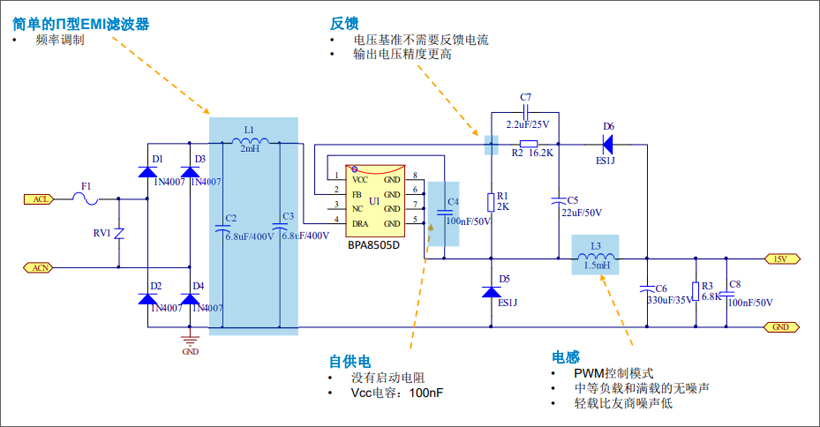

7脚电机驱动辅助电源芯片BPA8505D详细应用电路；

BPA8505D调输出电压方法；

续流二极管导通期间，输出电压通过反馈二极管对反馈电容充电，使得反馈电容电压等于输出电压，通过外部分压电阻RFBH/RFBL分压后与内部基准电压比较，产生的误差信号经放大后控制峰值电流和开关频率，从而调整输出电压VouT。内部基准电压为1.7V。对于典型的Buck电路，输出电压的计算公式如下：

Vout=1.7v *(RFBL+RFBH)/RFBL

其中，RFBL是FB下分压电阻,，RFBH是FB上分压电阻，为了提高FB输入端的抗干扰能力,建议下分压电阻RFBL取2kΩ左右，上分压电阻的取值根据输出电压计算得到。
