BP6513GR是一款由晶丰明源设计的高精度非隔离恒压恒流控制芯片，专为电机驱动及电源应用而优化，SOP-7D封装，能够在广泛的输入电压范围内（85Vac至265Vac）稳定工作，推荐电源电压10-25v，最大工作频率100Khz。

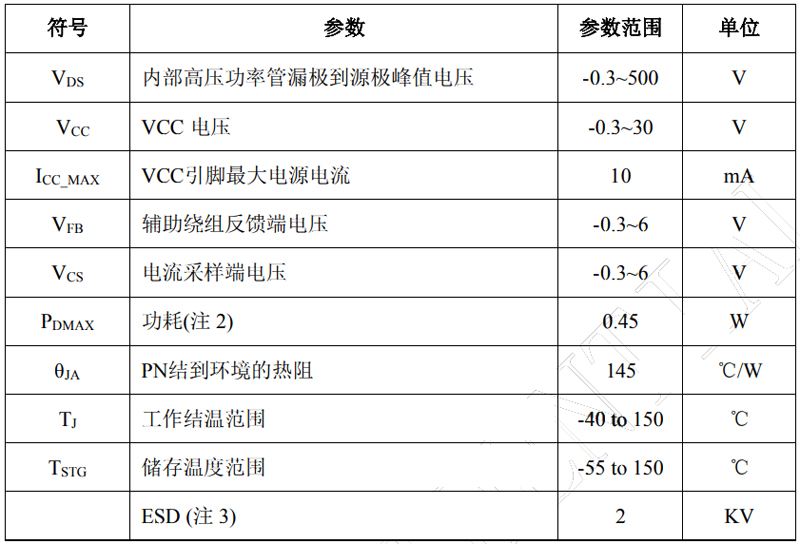

恒压恒流控制芯片BP6513GR极限参数值数据；

BP6513GR的启动和输出电压设置方法；

启动；

芯片需要 120uA 的启动电流，系统上电后启动电阻对 Vcc 的电容进行充电，当 Vcc 电压达到芯片开启阈值时，芯片内部控制电路开始工作。系统启动后，Vcc 由输出端通过二极管进行供电。芯片具有软启动功能，在 1mS 软启动过程中，会分段增加原边峰值电流以减小开关应力，每一次重启都会经历软启动的过程。

恒压控制，输出电压设置方法；

BP6513GR 通过采样电感两端压降，分压后与内部基准比较形成闭环后，来恒定输出电压 Vo。

Vo= [（RFBL+RFBH）/RFBL ] x 3

其中，RFBL是 FB 下拉电阻，RFBH是 FB 上拉电阻。
