LKS560是一款用于驱动MOS/IGBT栅极的集成电路IC芯片，芯片有高侧驱动输出和低侧驱动输出两组，可同时驱动两个MOS/IGBT 器件，其中高侧器件通过浮动管脚实现电压抬升，最高耐压达+300V，输入电平3.3/5/15V 兼容，驱动电流±1.2A/1.5A，SOP8封装，专用于无刷控制器中的驱动电路。

凌鸥栅极驱动IC芯片LKS560基本参数信息；

产品类别：栅极驱动IC

驱动配置：半桥

负载类型：MOSFET；IGBT

驱动通道数：2

峰值灌电流：1.5A

峰值拉电流：1.2A

电源电压：10V~25V

欠压保护：10V

导通延时：600ns

关断延时：280ns

死区时间：200ns

工作温度：-40℃ ~150℃

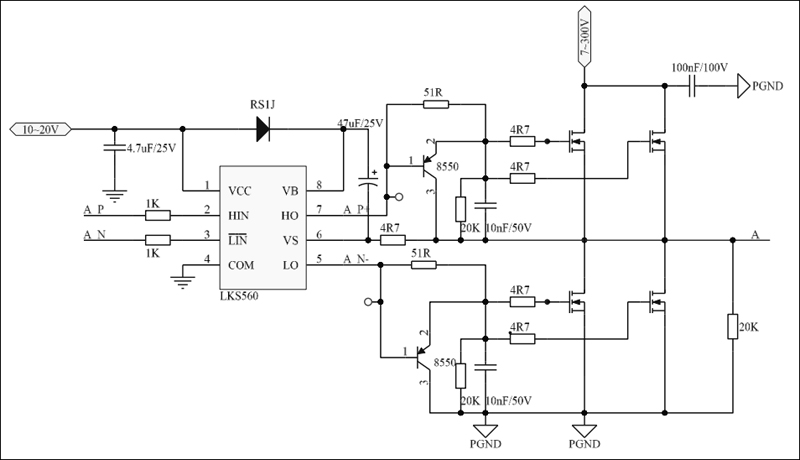

栅极驱动IC芯片LKS560大电流负载应用电路图；
